Diese Variante von der ersten DCF77 Funkuhr ist für die lokale Zeit- und Datumsanzeige für 7-Segment-Anzeigen im Eurokartenformat ausgeführt und wird über den I2C-Bus angesteuert.
Zum Einsatz kommen je Karte 85 Stück 5mm Leuchtdioden, ein I2C 8-Pin Konverter und ein Darlington-Treiber ULN2003 je Karte.
Der DCF77 Empfänger von Pollin kann leider nur 3,3V verkraften, dazu ist eine kleine Adapter-Platine mit einem 3,3V Regler und 2 FETs zur Pegelanpassung entstanden. Die LED gibt noch Auskunft über die Empfangsqualität.
Die Anzeige über das 2x16 LCD oder Seriell zu einem VF-Display ist weiterhin gegeben.

Der Rest sollte selbsterklärend sein, weiteres siehe Schaltplan und die Dokumentation im PDF Format sowie auch die Uhr der ersten Version.

Hier wieder ein paar Bilder (anklicken):

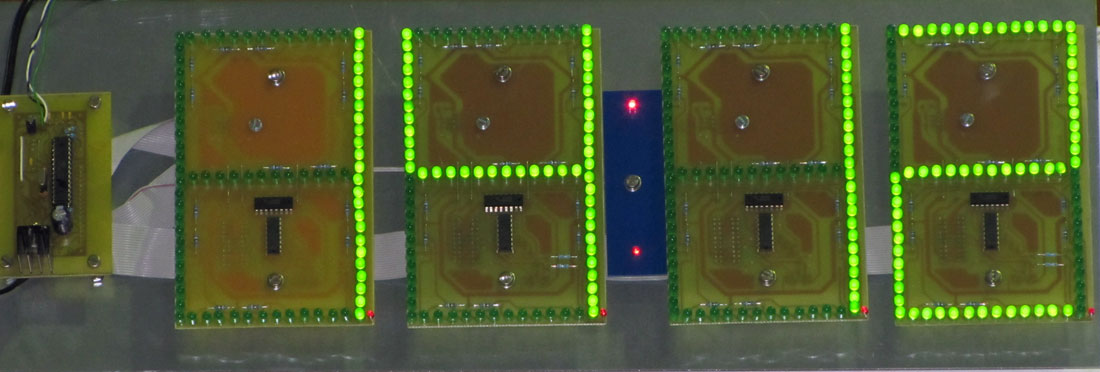

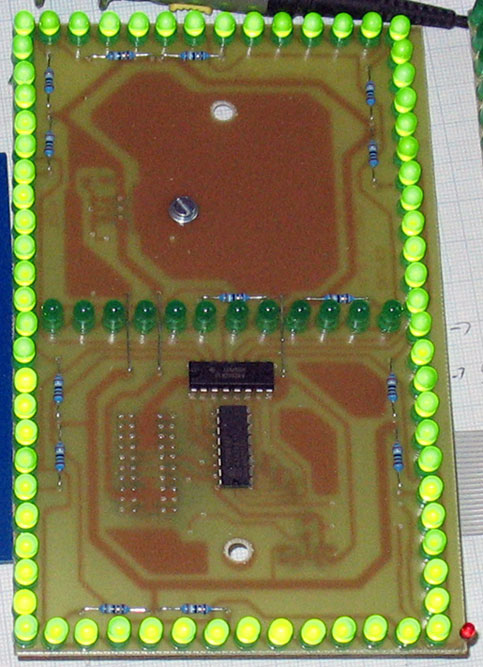

	7-Segment Anzeige mit 85 Dioden und Dezimal-Punkt, inkl. Spannungsregler 15V für gleichmäßige Ausleuchtung

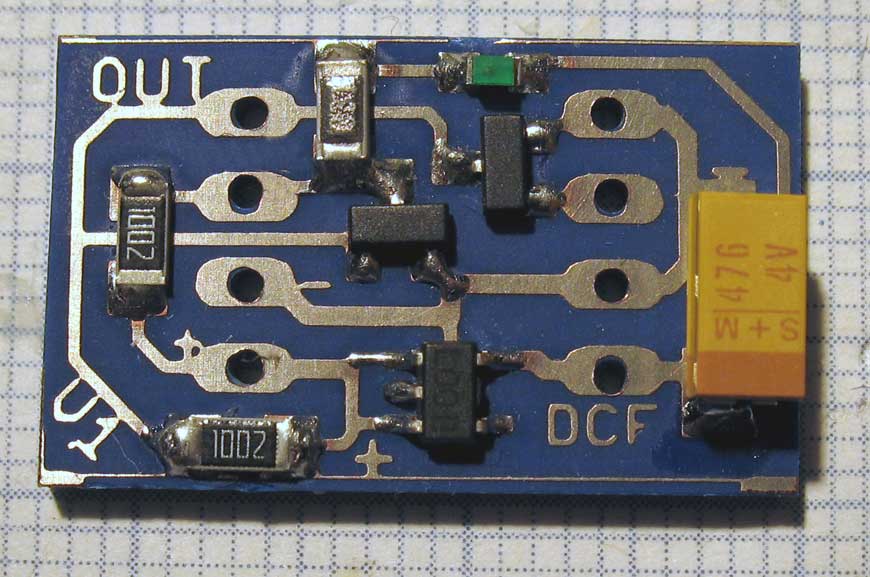

	DCF77 Rx 3,3V-Adapter für Pollin-Module inkl. LED, Maße 23x14mm

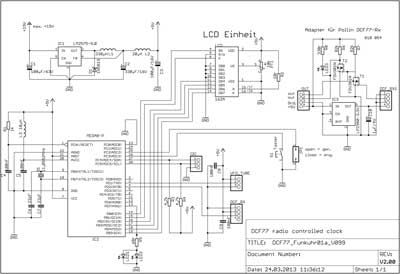

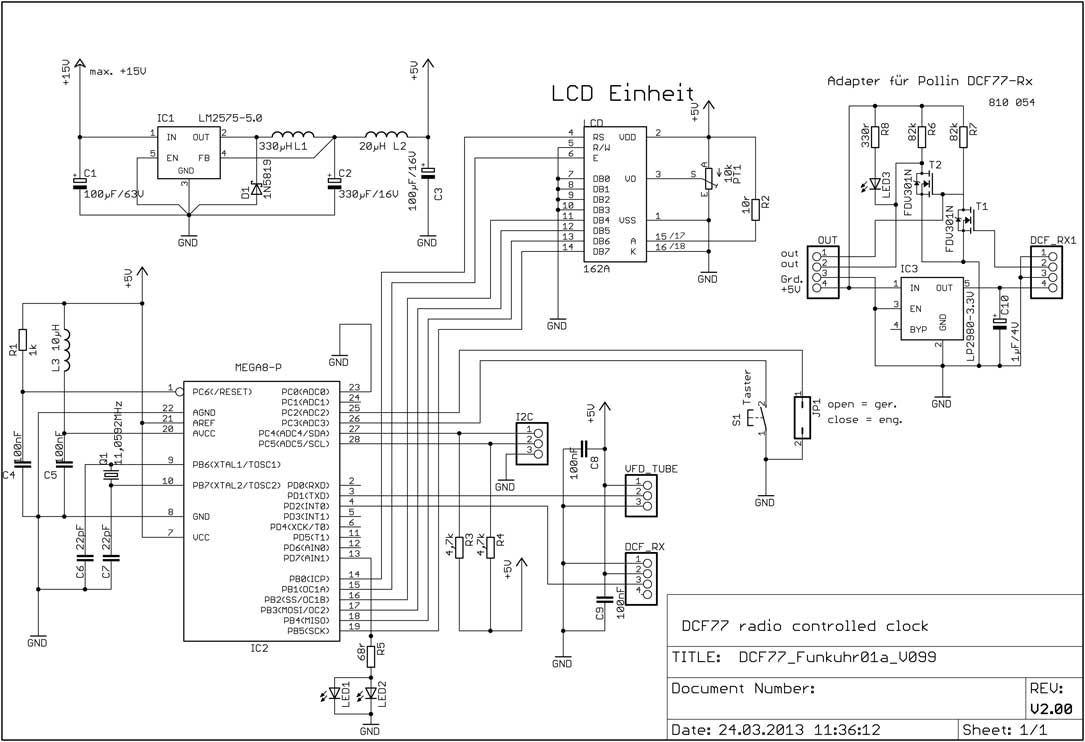

	Schaltplan der Controller-Schaltung und DCF77-Adapter

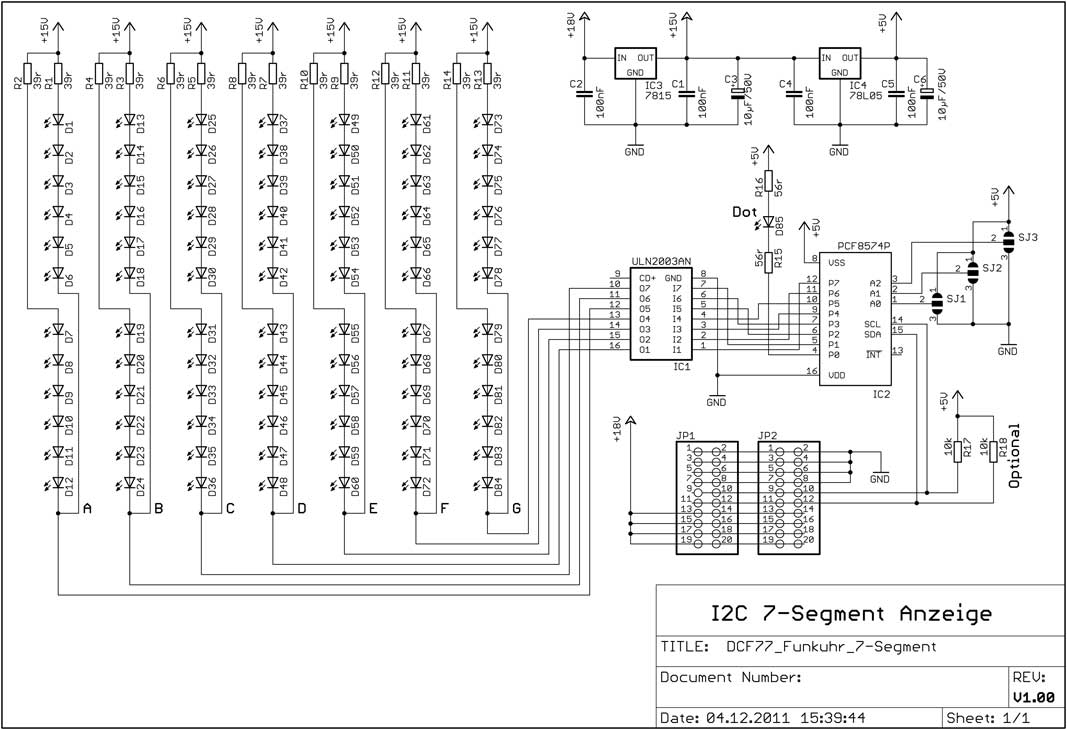

	Schaltplan einer 7-Segment-Anzeige

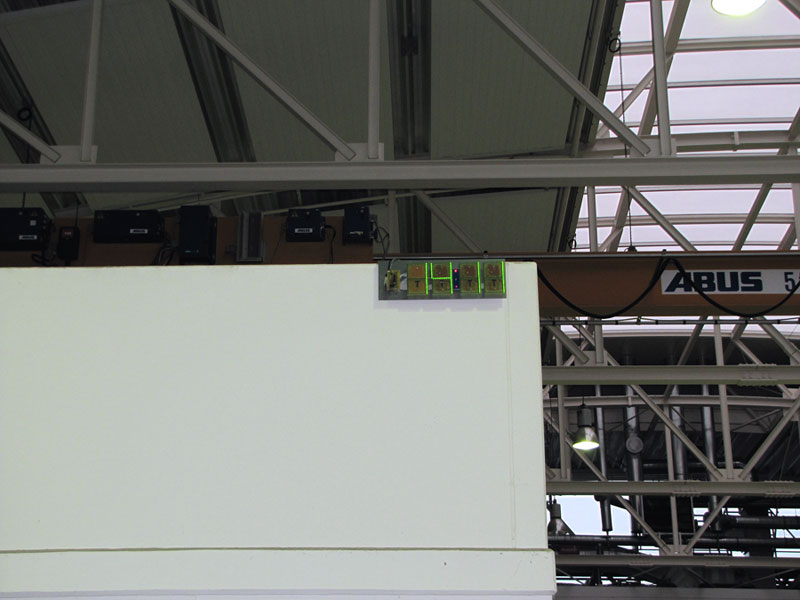

	Ansicht der fertigen Uhr in der Werktstatt...
	.. und etwas dichter, links der uC-Teil
