VLF nach KW-Konverter




Dieser Converter stammt von der Homepage http://www.radiosky.com ab.
Ich habe dazu ein Layout für ein OM aus unserem OV gemacht, dass ich auch hier zur Verfügung stellen möchte. Anbei das Layout, die fertige Platine und die Beschreibung.

Zum Aufbau ist noch folgendes zu beachten:

Die Platine ist doppelseitig, wobei eine Seite komplett Masse ist (oben) und die andere Teilweise. Auf der Bestückungsseite muss man mit einem Bohrer per Hand die Löcher etwas aufbohren, die keine Masseverbindung haben sollen. Die anderen Leitungen sollte man mit der Ober- und Unterseiteverbinden. Welche Lötaugen es sind, ist auf dem Layout zu erkennen.

Hier noch der englische org. Text:

The schematic above is a simple up converter which I used in conjunction with a short-wave receiver to quite successfully to monitor solar flare activity a few years ago. You can use a 3.5 or 4 MHz crystal for Y1 to up convert from about 10 KHz to 150 KHz to either 3.510 or 4.010 MHz respectively. A long wire antenna was used here but a VLF loop antenna would probably perform better and allow you to null down the VLF station monitored so that the sudden enhancement of signal can be better viewed in cases where the VLF station is too strong. I used the Loran C signal at 100 KHz. No experiments were done with sudden enhancement of atmospherics using this converter. This converter appears in the Radio Astronomy Teachers Notebook, available from Radio-Sky Publishing.




Bauteilliste:

C1,C4 150 pf
C2,C3 680 pf
C5, C8, C10, C14, C15, C16    .1 mf
C6 100 pf
C7, C11 35-270 pf trimmer
C9 .01 mf
C12,C13 220 pf
D1,D2 1N914
Y1 3.5 or 4.0 MHz computer crystal
L1, L2, L3 680 micro Henry choke (avail http://www.digikey.com)
L4, L6 44 turns on T-50-2 core
L5 4 turns over L4
L7 6 turns over L6
Q1 40673 Dual Gate MOSFET (obsolete) use
NTE222, BF981, BF961, BF900, or 3SK88
Q2 2N3904
R1, R6 4.7 K
R2, R5 10 K
R3, R7 330 ohms
R4, R8 150 ohms





Hier die Bilder (anklicken):

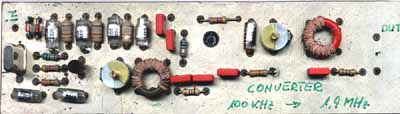

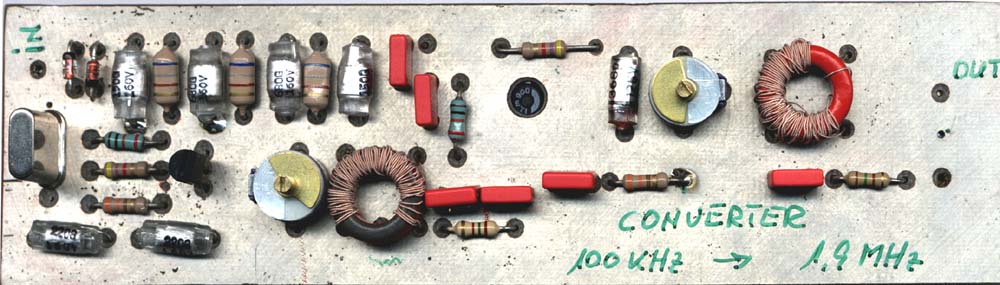

Zum vergrößern anklicken Bestückungsseite und ...

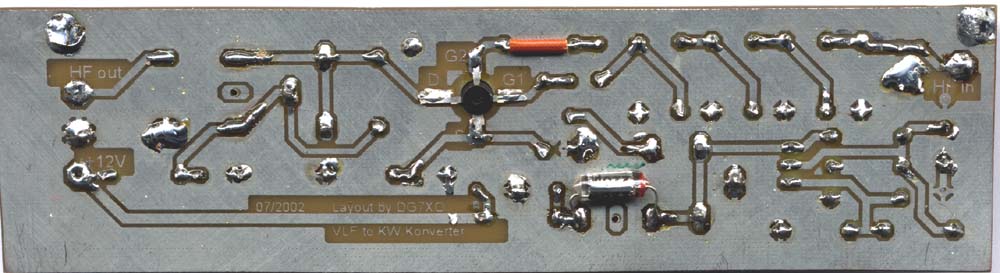

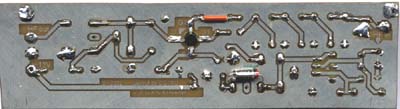

Zum vergrößern anklicken Lötseite

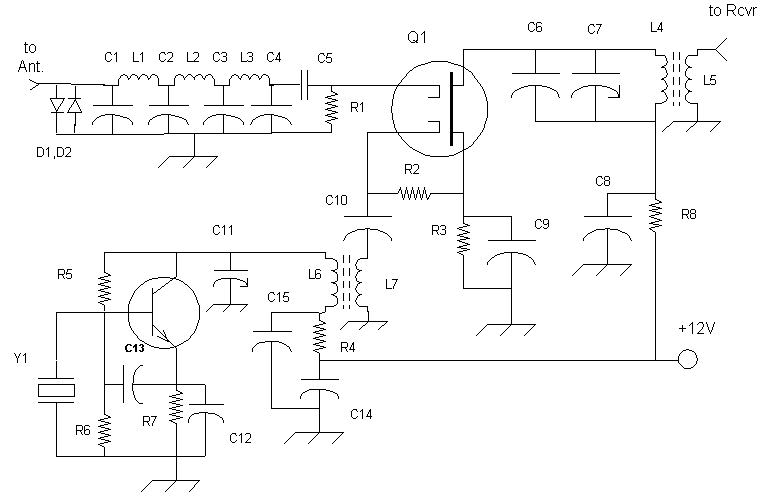

Zum vergrößern anklicken Schaltplan

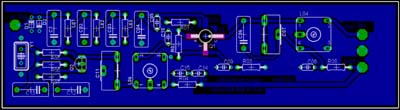

Zum vergrößern anklicken Bestückungsplan

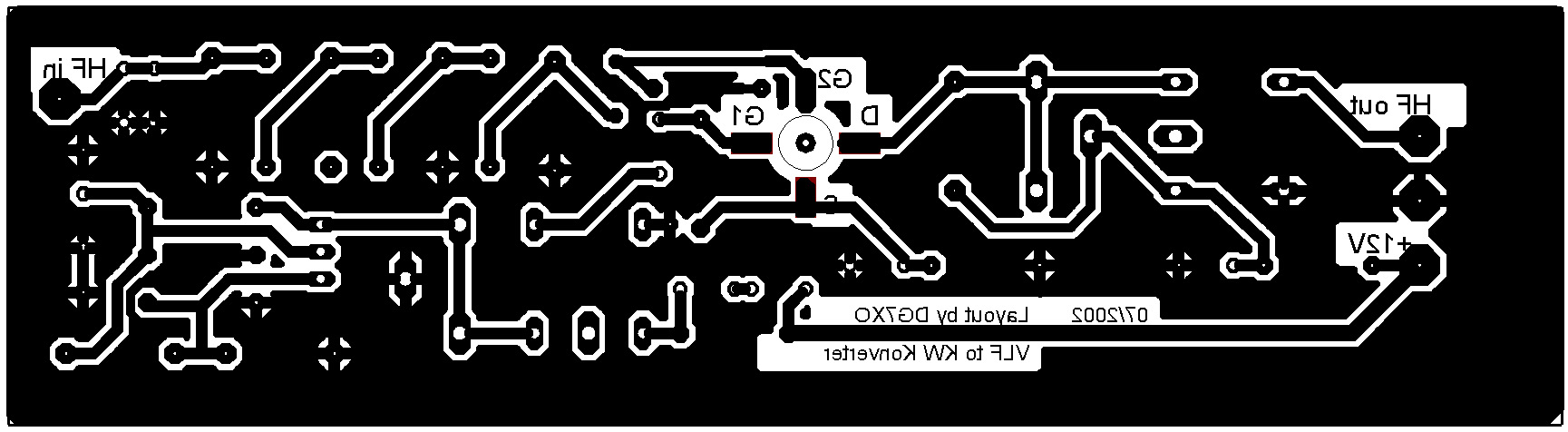

Zum vergrößern anklicken Layout


Die ganze Anleitung ist auch als download (400 kB) verfügbar.
